高桿燈安裝示意圖

高桿燈安裝簡易說明

特別說明：安裝高桿燈必須要專業安裝人員操作，（由懂電路和行程開關原理，有實際安裝經驗人員具體操作）本安裝簡易說明僅供參考：

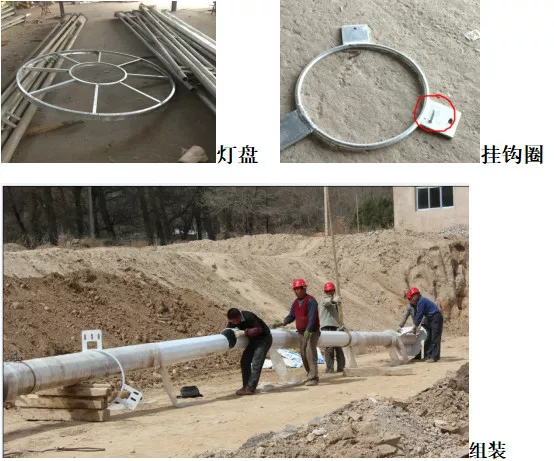

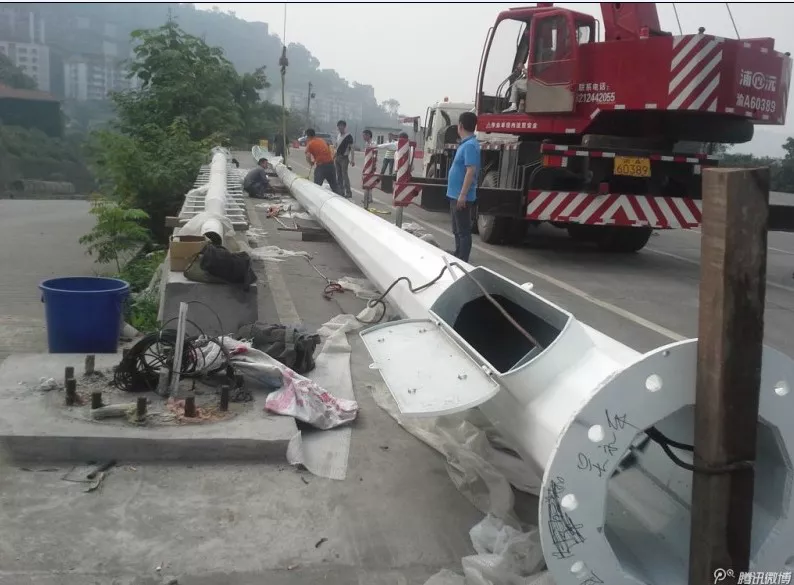

1.燈桿組裝

燈桿在套接前，先把燈盤套進燈桿，再把掛鉤圈套進燈桿。否則燈桿套接后，掛鉤圈和燈盤沒有辦法套進燈桿。（注意掛鉤圈在燈盤的上方，掛鉤圈上焊接有半圓圈的朝上，對著燈桿的頂部。從燈桿頂部放入1根鐵絲，連著每節燈桿，從燈桿底部門框出來，便于穿主鋼絲繩。）

燈盤和掛鉤圈套好后，注意燈桿焊縫位置一致，把燈桿每節插好。

2.用葫蘆和鋼絲繩把燈桿的插節拉緊

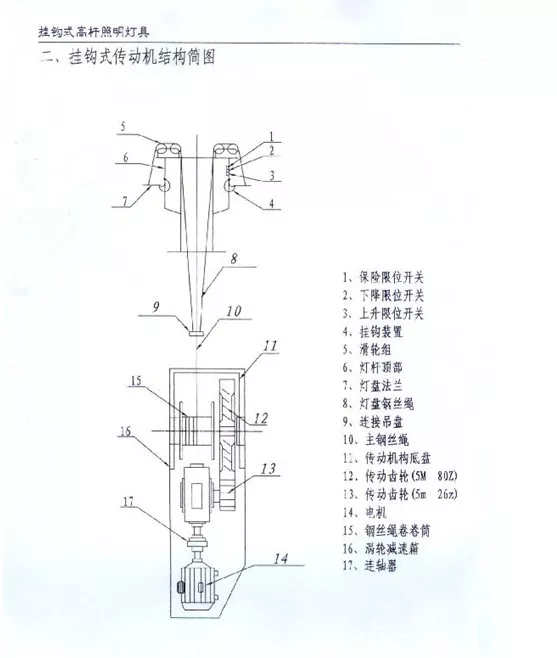

3.安裝滑輪、鋼絲繩和電纜

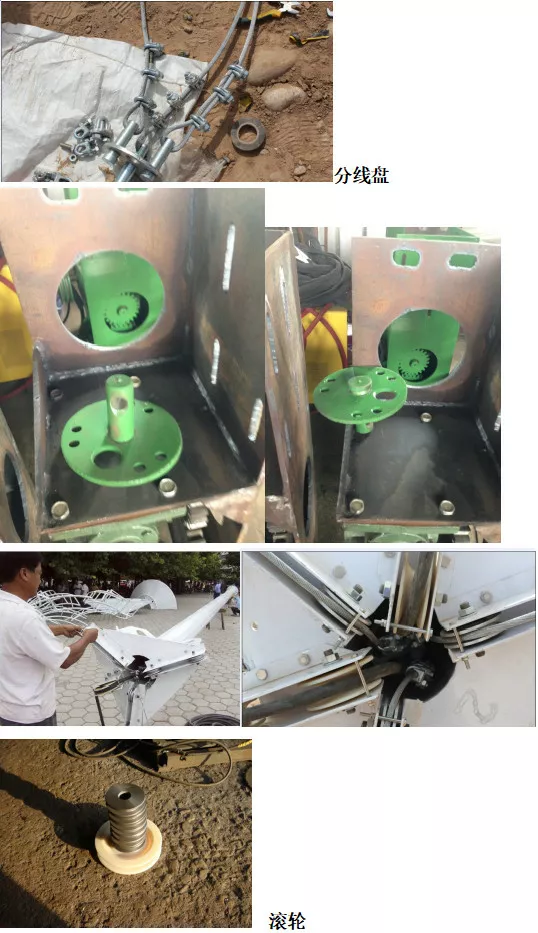

燈桿插接好后，先把3根副鋼絲繩和主電纜用卡扣固定在分線盤上，主電纜從分線盤孔中穿出，保持往下1.8米左右，在分線盤下面用卡扣卡住主電纜。分線盤下面是固定主鋼絲繩，扣好電纜和鋼絲繩，把分線盤從燈桿頂部放進燈桿，扣主鋼絲的那頭往下，用鐵絲把主鋼絲繩引到燈桿底部，一頭固定在升降機的卷筒上。

分線盤放進燈桿后安裝滾輪，6個鋼絲繩滾輪，1個大的是電纜滾輪。

裝好滾輪后，把鋼絲繩和電纜放進對應的滾輪內。檢查每個滾輪是不是能正常轉動。

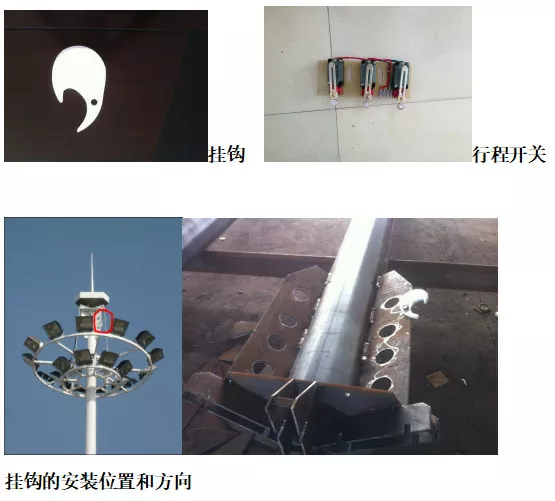

4.安裝掛鉤、行程開關

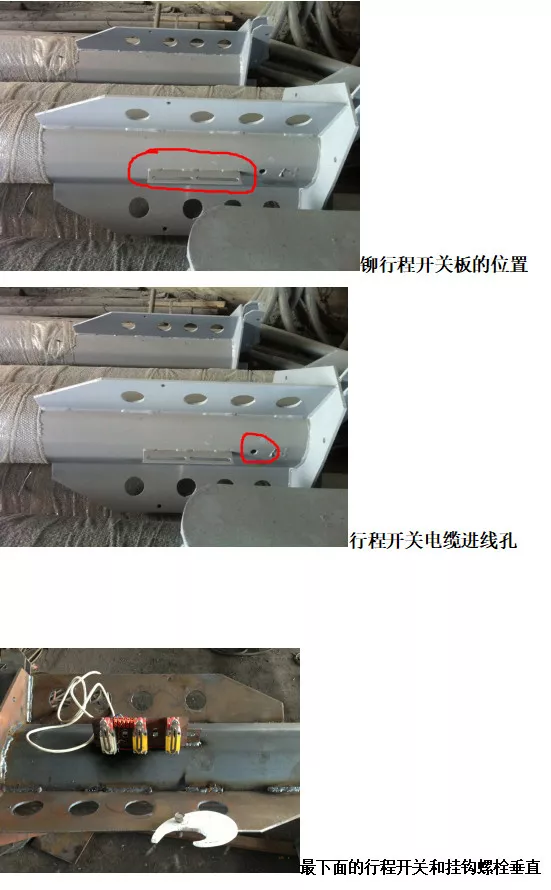

安裝3個掛鉤，把行程開關板固定在燈桿上，保證最下面的行程開關和掛鉤的螺絲垂直（見下圖）。3個行程開關分別是：最下面是掛鉤，中間是脫鉤，最上面是總停（保險）。

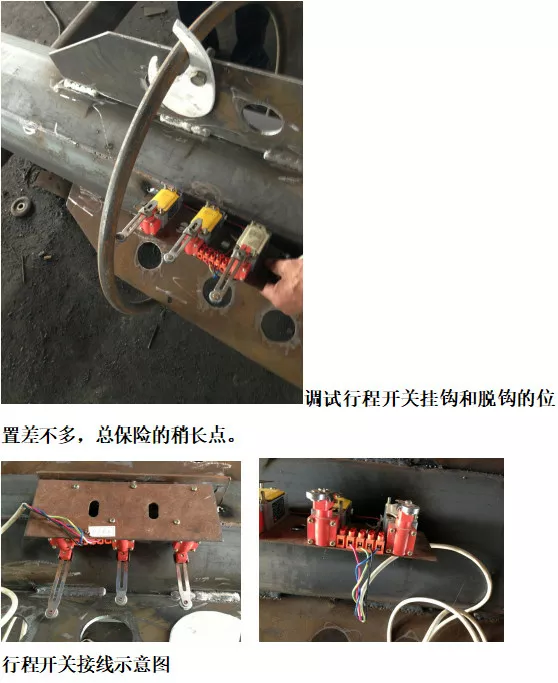

用掛鉤圈人工碰行程開關，調試限位（見下圖）?？偙ｋU的行程開關要略長點。行程開關電纜線從穿線孔穿進燈桿內（見下圖），行程開關線不可跟主電纜攪在一起，要靠燈桿內壁往下到電器板。

5.安裝防水罩和避雷針

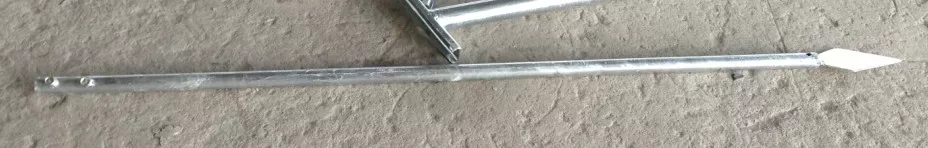

避雷針

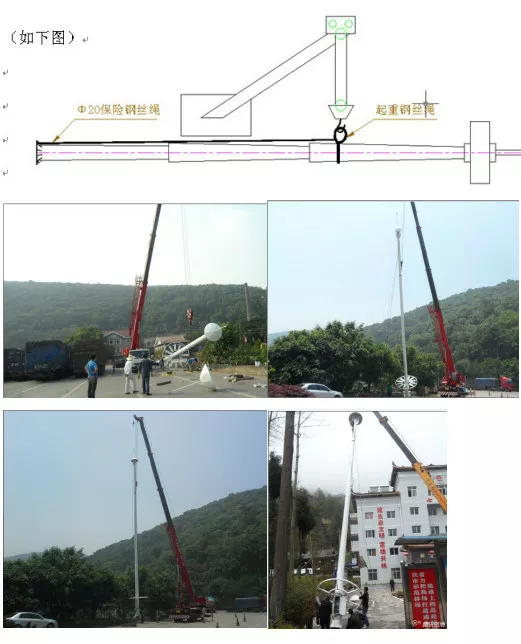

6吊裝，固定燈桿

吊裝燈桿時，燈桿周圍的人必須離開，撤到安全地帶。燈桿放入地腳螺栓后用螺母固定好。

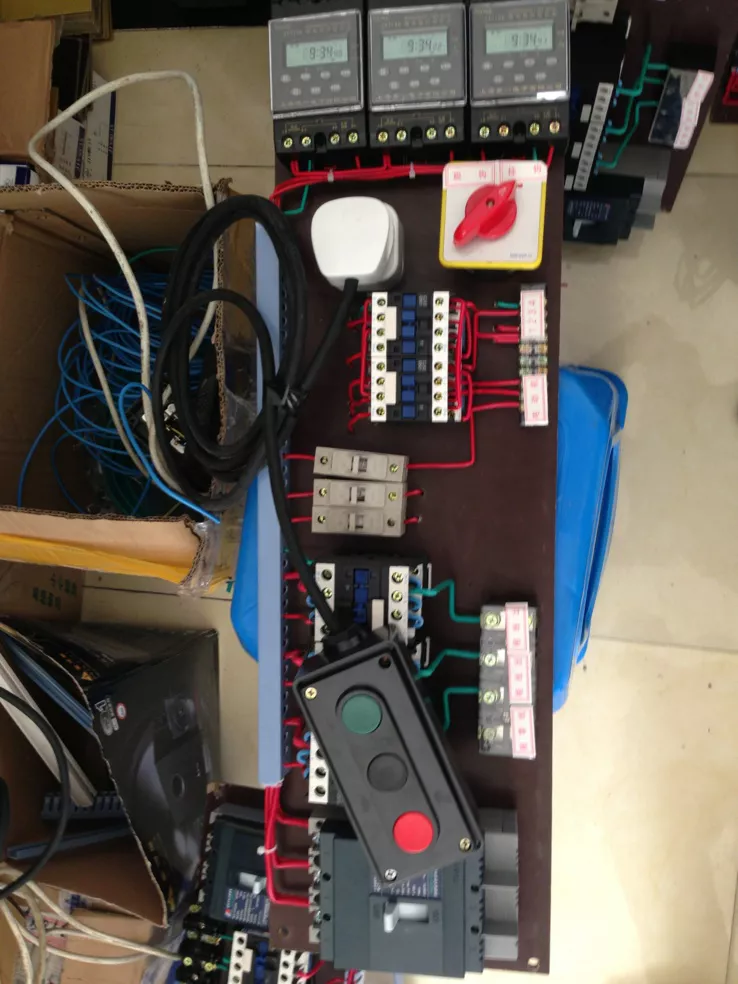

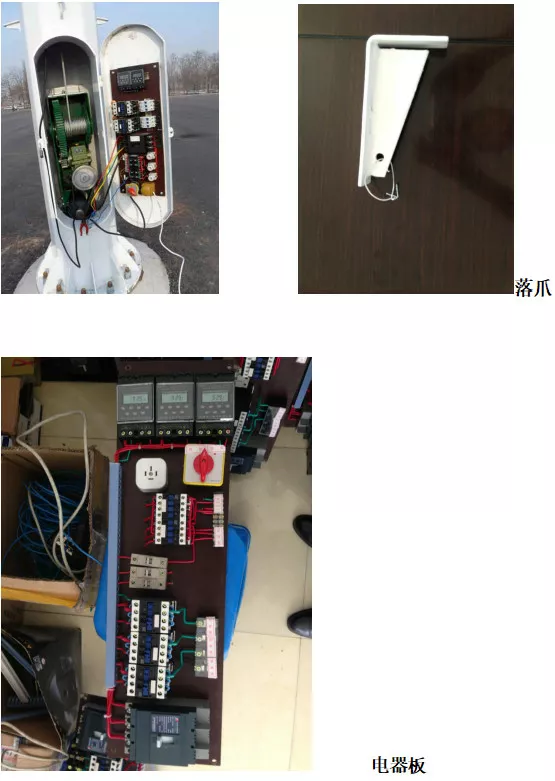

7．安裝電器板和落爪

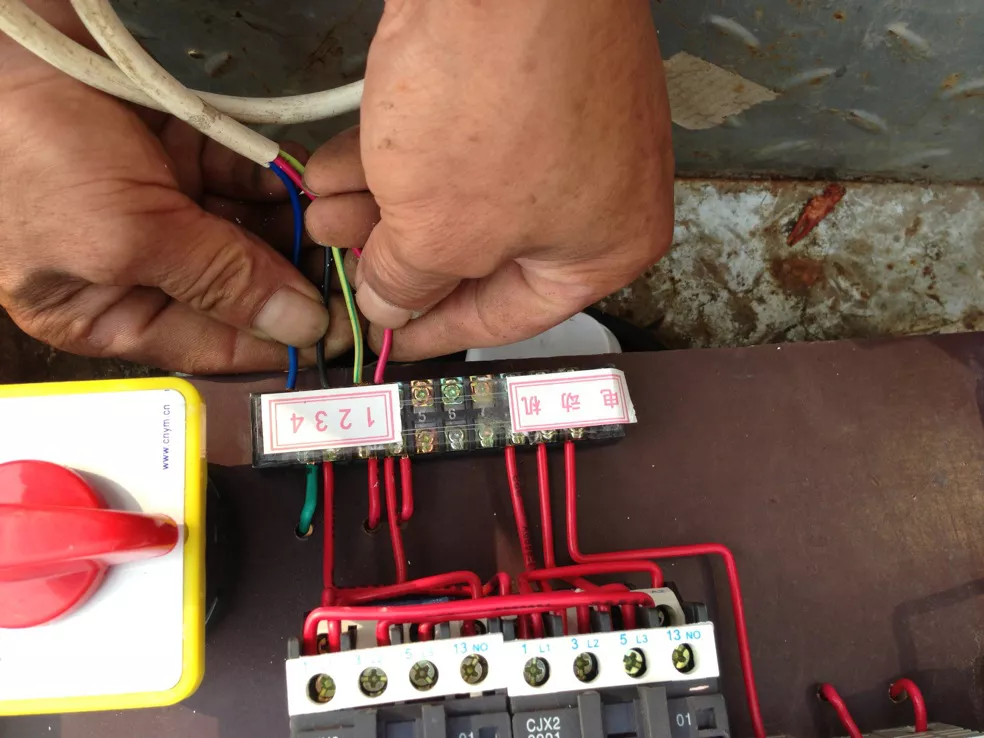

行程開關接線

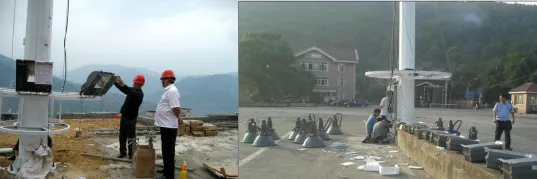

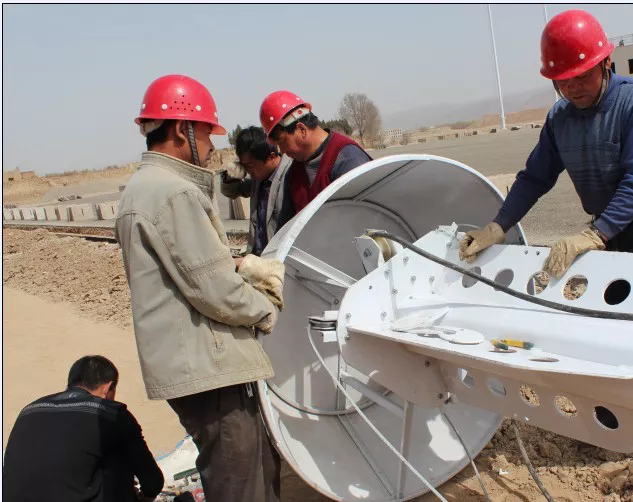

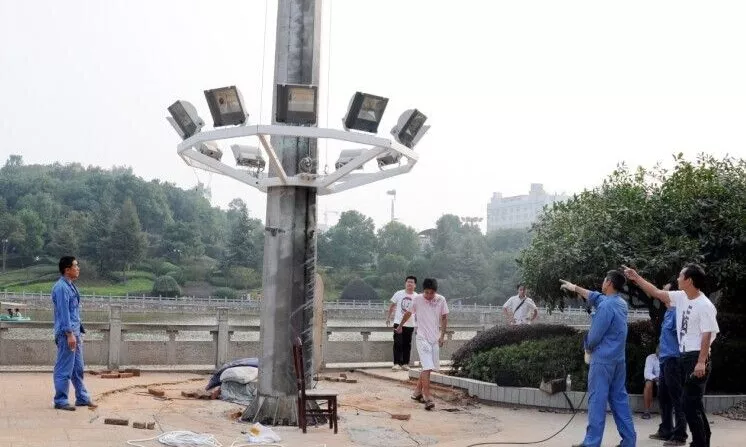

9.固定燈盤，安裝燈具

掛鉤圈用螺栓固定在燈盤上。主電纜一頭固定在掛鉤圈的鐵圈處，主電纜在此次用護套線分頭進各個燈具。

3根副鋼絲繩扣在燈盤上，調試燈盤水平。

裝好燈具接入臨時電源，測試每路控制光源是否正常亮。（不可接入主電纜）

8.調試升降系統

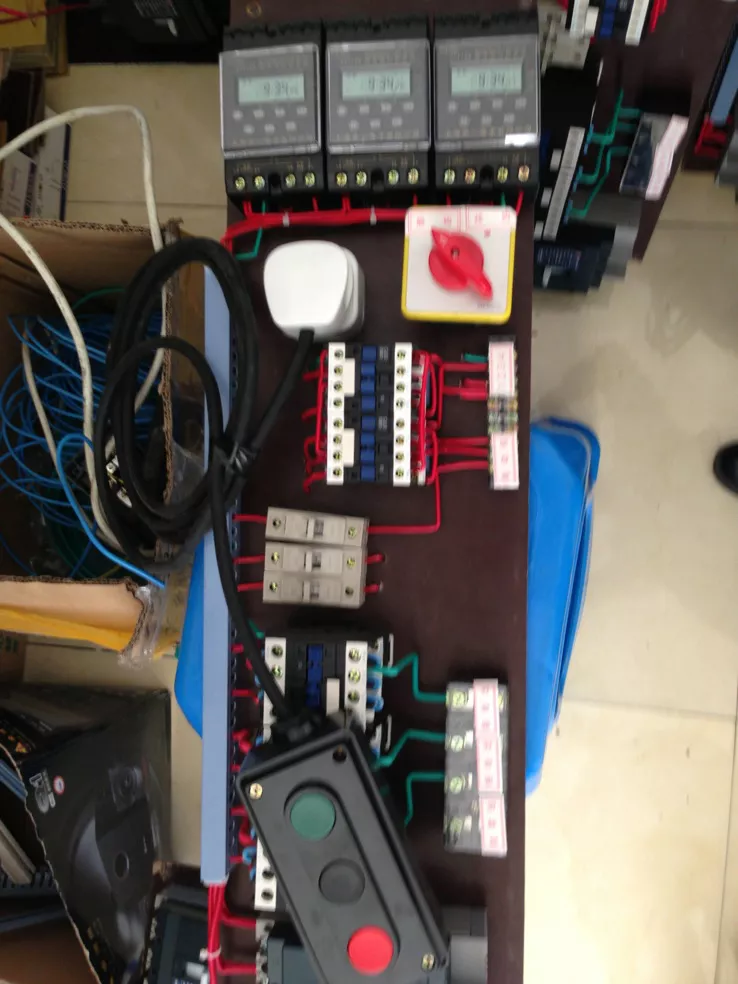

特別注意升降時，人不可站在燈盤下方，把遙控器連接到電器板中，人離開燈桿4M,用遙控器操作升降（如果要上升燈盤先把電器板中開關調至掛鉤位置，然后操作。如果要下降燈盤先把電器板中開關調至脫鉤位置，然后操作。綠按鈕是上升，黑色按鈕是下降，紅色按鈕停止，如果上升和下降按鈕操作相反，需把電器板中的電動機接線重新調整下）。燈盤升降前先用遙控器測試下升降是不是工作正常，升降系統正常后，開始上升燈盤，燈盤到燈桿頂部要到掛鉤時，目視以點控緩慢往上，如到掛鉤時，燈盤不停止時，停止升降在鋼絲上做個記號，手控往下點一下，使燈盤掛鉤圈掛在掛鉤上。（此時看燈桿內部鋼絲繩，用手晃動，不用勁能晃動時說明已經掛鉤好；如果鋼絲繩有勁，說明掛鉤沒有掛好，重復步驟，在繼續試。實在掛不上，就以3根鋼絲繩吊燈盤。）
